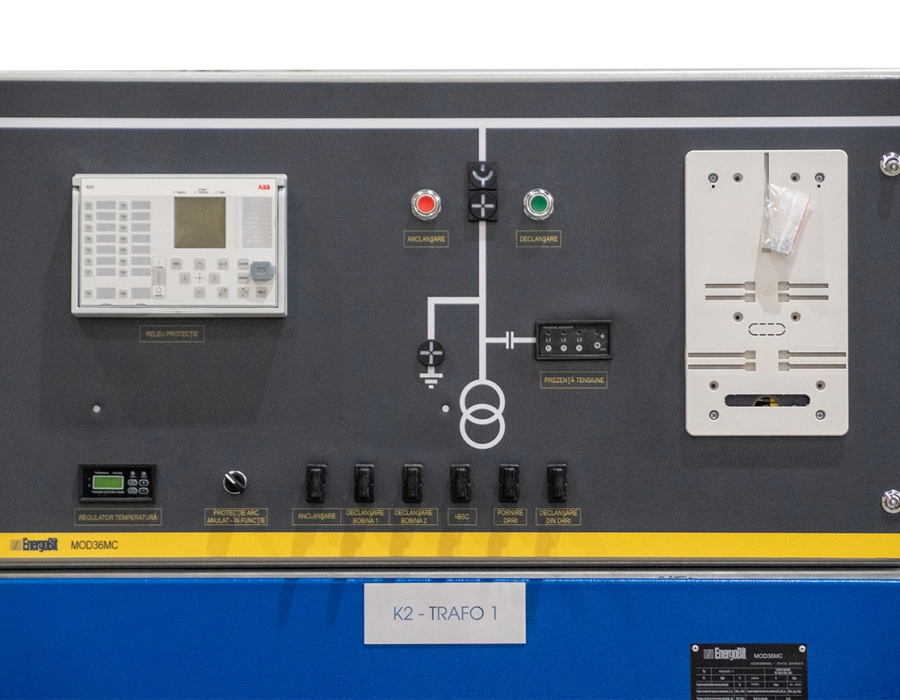

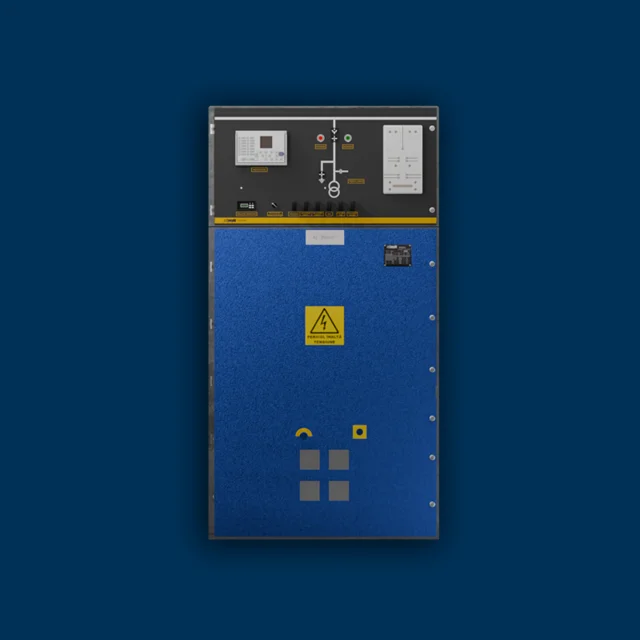

Celulele modulare de medie tensiune MOD 36 MC sunt concepute pentru distribuția primară a energiei electrice și sunt utilizate în centrale de producție, stații IT, puncte de alimentare sau conexiuni în rețelele de distribuție de medie tensiune, cu tensiuni de linie între 30 și 33 kV. Aceste soluții sunt ideale pentru integrarea în parcuri fotovoltaice și eoliene, oferind fiabilitate operațională și adaptabilitate în cadrul sistemelor energetice moderne. Construcția modulară permite realizarea tabloului de medie tensiune în configurația necesară specific instalației de electroalimentare.
Ofertă personalizatăAvantaje MOD36MC:
Construcție modulară și design compact
-
Permite adaptarea ușoară la configurația necesară instalației de electroalimentare, economisind spațiu și facilitând integrarea în diverse aplicații industriale și energetice
Siguranță sporită în operare
-
Datorită sistemului de interblocaje cu un înalt coeficient de siguranță, se previn manevrele incorecte și se crește securitatea în exploatare.
Operare ușoară și mentenanță redusă
-
Simplifică utilizarea echipamentului și scade costurile și timpul necesar pentru întreținere.
Caracteristici principale
-
Construcție compactă, cu amprentă redusă
-
Izolație în mediu de aer – soluție eficientă și sigură
-
Celule de medie tensiune de tip Metal-Clad, echipate cu compartimente distincte pentru întrerupător, bare, cabluri și echipamente de joasă tensiune
-
Sistem avansat de interblocări, proiectat pentru a preveni manevrele eronate și a asigura o funcționare în condiții maxime de siguranță
-
Ușor de utilizat, cu cerințe minime de întreținere – ideal pentru operare simplificată și fiabilitate în exploatare.
Standarde
Celulele de medie tensiune gama MOD36MC respectă următoarele standarde:
-
SR EN ISO 2178:2016
-
SR EN 62271-1/2021
-
SR EN CEI 62271-200:2021
-
SR EN CEI 62271-102/2019
-
SR EN 62271-103/2013
-
SR EN IEC 62271-105/2021
-
SR EN 60137/2018
-
SR EN 61140/2002
-
SR EN 62271-100/2009
-
SR EN 60068/2002
-
SR CEI 60071-1/2020
-
SR EN 60071-2/2018
-
SR EN 60060-1/2011
-
SR EN 60243-1/2013
-
SR EN 60529/1995/+A1 :2003
Caracteristici electrice
Tensiunea nominala |
kV |
36 |
|
Tensiunea de tinere la 50Hz timp de 1min. (kV ef.) |
izolatie |
kV |
70 |
Tensiunea de tinere la impuls de trasnet unda 1,2 / 50μs (kV varf) |
izolatie |
kV |
170 |
Curentul nominal de serviciu continuu |
A |
630-1250-1600-2000-2500 |
|
Frecventa nominala |
Hz |
50 |
|
Curentul de stabilitate termica (3s) (tinere la curentul de scurtcircuit) |
kA |
25 |
|
Capacitatea de inchidere |
kA |
63 |
|
Curentul de stabilitate dinamica (valoare de varf) |
kA |
63 |
|
Clasificare arc intern |
IAC |
A (FLR) |
|
Tinerea la arc intern |
kA, s |
25, 1 |
|
Caracteristice mecanice
|
Grad de protecție |
- |
IP4X |
|
Dimensiuni |
Înălțime |
2250mm |
|
Lățime |
1200mm |
|
|
Adâncime |
2500mm |
